脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。 便于調整軸向的位置，安裝及拆卸，提 高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸 用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。
脹緊套咨詢/訂購示例：
1).型號-內徑+外徑 Z6型、內徑d=14mm、外徑D=55mm
Z6-14×55
2).型號不清楚 需提供：內徑、外徑、高度
脹緊套產品規格型號表：

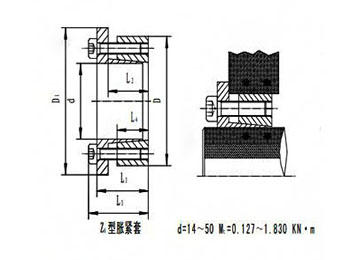

脹緊套基本尺寸 | 額定負荷 | 脹套與軸 | 脹套與輪 | 螺釘?shù)臄Q 緊力矩 | 重 量 | ||||||||
型 號 | d | D | l | L | L 1 | d1 | n | 軸向力 | 轉 矩 | ||||
mm | |||||||||||||
Z6-14X55 | 14 | 55 | 17 17 17 | 30 30 30 | 22 22 22 | 62 62 62 | 38 38 | 18 18 | 127 | M8 | 3 | 25 25 25 | 208 |
Z6-16X55 | 16 | 55 | 142 | M8 | 3 | 181 | |||||||
Z6-18X55 | 18 | 55 | 38 | 18 | 157 | M8 | 3 | 161 | |||||
Z6-19X55 | 19 | 55 | 17 17 17 17 | 30 30 30 30 | 22 22 22 22 | 62 62 62 62 | 38 | 18 | 165 | M8 | 3 | 25 25 35 35 | 152 |
Z6-20X55 | 20 | 55 | 38 38 | 18 25.5 | 172 | M8 | 3 | 145 | |||||
Z6-22X55 | 22 | 55 | 285 | M8 | 3 | 186 | |||||||
Z6-24X55 | 24 | 55 | 38 | 25.5 | 307 | M8 | 3 | 170 | |||||
Z6-25X55 | 25 | 55 | 17 17 | 30 30 | 22 22 | 62 62 62 72 | 38 38 | 25.5 31.5 | 315 | M8 | 3 | 35 41 41 30 | 163 |
Z6-28X55 | 28 | 55 | 435 | M8 | 3 | 175 | |||||||
Z6-30X55 | 30 | 55 | 17 17 | 30 30 | 22 22 | 38 | 31.5 | 472 | M8 | 3 | 163 | ||
Z6-24X65 | 24 | 65 | 38 | 37.4 | 440 | M8 | 5 | 244 | |||||
Z6-25X65 | 25 | 65 | 17 17 17 17 17 | 30 30 30 30 30 | 22 22 22 22 22 | 72 72 72 72 72 | 38 38 | 37.4 | 460 | M8 | 5 | 30 35 35 35 41 | 234 |
Z6-28X65 | 28 | 65 | 43.6 | 600 | M8 | 5 | 243 | ||||||
Z6-30X65 | 30 | 65 | 38 38 | 43.6 | 640 | M8 | 5 | 227 | |||||
Z6-32X65 | 32 | 65 | 43.6 | 690 | M8 | 5 | 213 | ||||||
Z6-35X65 | 35 | 65 | 38 | 52.5 | 910 | 5 | 234 | ||||||
Z6-38X65 | 38 | 65 | 17 17 | 30 30 | 22 22 | 72 72 | 38 | 52.5 | 990 | M8 | 5 | 41 41 | 216 |
Z6-40X65 | 40 | 65 | 38 41 41 41 41 41 | 52.5 | 1050 | M8 | 5 | 205 | |||||
Z6-30X80 | 30 | 80 | 20 20 | 33 33 | 25 25 | 87 87 | 52.4 52.4 | 780 | M8 | 7 | 30 30 | 232 | |
Z6-32X80 | 32 | 80 | 830 | M8 | 7 | 217.5 | |||||||
Z6-35X80 | 35 | 80 | 20 20 20 20 | 33 33 33 33 | 25 25 25 25 | 87 87 87 87 | 61 61 61 | 1060 | M8 | 7 | 35 35 35 41 | 232 | |
Z6-38X80 | 38 | 80 | 1150 | M8 | 7 | 214 | |||||||
Z6-40X80 | 40 | 80 | 1220 | M8 | 7 | 203 | |||||||
Z6-42X80 | 42 | 80 | 41 41 | 73.5 | 1540 | M8 | 7 | 233 | |||||
Z6-45X80 | 45 | 80 | 20 20 20 | 33 33 33 | 25 25 25 | 87 87 87 | 73.5 | 1650 | M8 | 7 | 41 41 41 | 217 | |
Z6-48X80 | 48 | 80 | 41 41 | 73.5 73.5 | 1760 | 7 | 203 | ||||||
Z6-50X80 | 50 | 80 | 1830 | M8 | 7 | 195 | |||||||
注：Z6型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。 | |||||||||||||
脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
