ws_雙節式萬向節

當前位置：首頁 >> 產品展示 >> 萬向節 >> ws_雙節式萬向節

ws萬向節型號_雙節式萬向節規格_六角孔萬向節安裝應用

產品時間：2024-10-05 19:48:05

簡要描述：

萬向節系列：ws萬向節庫存：咨詢訂購萬向節材質：45#,40Cr,304,430等。萬向節成品安裝（內）孔：六角孔。萬向節轉速：≤1300RPM；萬向節最大靜扭矩：≤2000N.m；萬向節最大工作角度：45°。萬向節應用于：機器模型、電動自行車、紡織機械、食品機械、電廠等。萬向節咨詢/訂購示例1).型號+內徑+外徑例:d=12mm、外徑D=23mmD12...

產品咨詢服務電話：13681712040

詳細介紹

萬向節系列：ws

萬向節庫存：咨詢訂購

萬向節材質：45#,40Cr,304,430等。

萬向節成品安裝（內）孔：六角孔。

萬向節轉速：≤1300RPM；萬向節最大靜扭矩：≤2000N.m；

萬向節最大工作角度：45°。

萬向節應用于：機器模型、電動自行車、紡織機械、食品機械、電廠等。

萬向節咨詢/訂購示例

1).型號+內徑+外徑

例:d=12mm、外徑D=23mm

D12x23-G 或 WS12x23

2).型號不清楚

需提供：內徑、外徑、長度

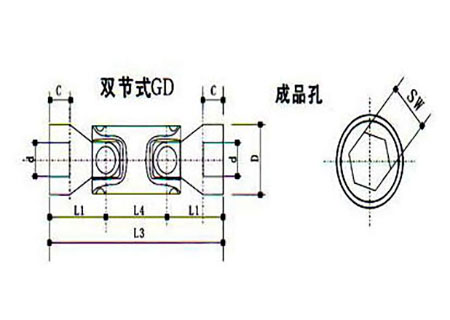

萬向節規格型號表：

型號及規格		額定扭矩 Nm	d	D	L1	L3	L4	C	SW	Kg (G)
編號	型號 GD	額定扭矩 Nm	d	D	L1	L3	L4	C	SW	Kg (G)
001GD	D5 x 10-G	5.0	5	10	15	62.5	32.5	8.8	5	0.02
002GD	D6 x 12-G	5.0	6	12	15	62.5	32.5	8.9	6	0.04
01GD	D6 x 16-G	11.2	6	16	17	56	22	8	6	0.05
02GD	D8 x 18-G	15	8	18	20	62	22	11	8	0.08
03GD	D10 x 20-G	25	10	20	24	74	26	12	10	0.10
04GD	D12 x 23-G	45	12	23	28	86	30	13	12	0.15
05GD	D14 x 25-G	60	14	25	37	96	36	13	14	0.25
06GD	D16 x 30-G	71	16	30	35	104	36	16	16	0.35
07GD	D18 x 32-G	120	18	32	37	114	40	17	18	0.45
08GD	D20 x 36-G	140	20	36	41	128	46	18	20	0.70
09GD	D22 x 38-G	200	22	38	47.5	145	50	22	22	0.80
10GD	D25 x 44-G	280	25	44	54	163	55	26	25	1.15
11GD	D30 x 48-G	450	30	48	60	195	75	38	30	1.60
12GD	D35 x 58-G	560	35	58	70	218	75	41	35	2.60

用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。
